カローラランクス(ZZE123)にエーモンのLEDを使ってドア連動のフットランプをつけたくて、ルームランプのドア連動配線から常時電源を取り、ボディアースに落としたところ、ドアを開けるとLEDが消え、ドアを閉めると点

Question

灯し続けるようになってしまいました。本来は逆ですが、配線の組み付けミスでしょうか？アースの場所などを間違えているのでしょうか？

Answer 1

ドア連動のフットライトについて。

配線間違いだと思います。

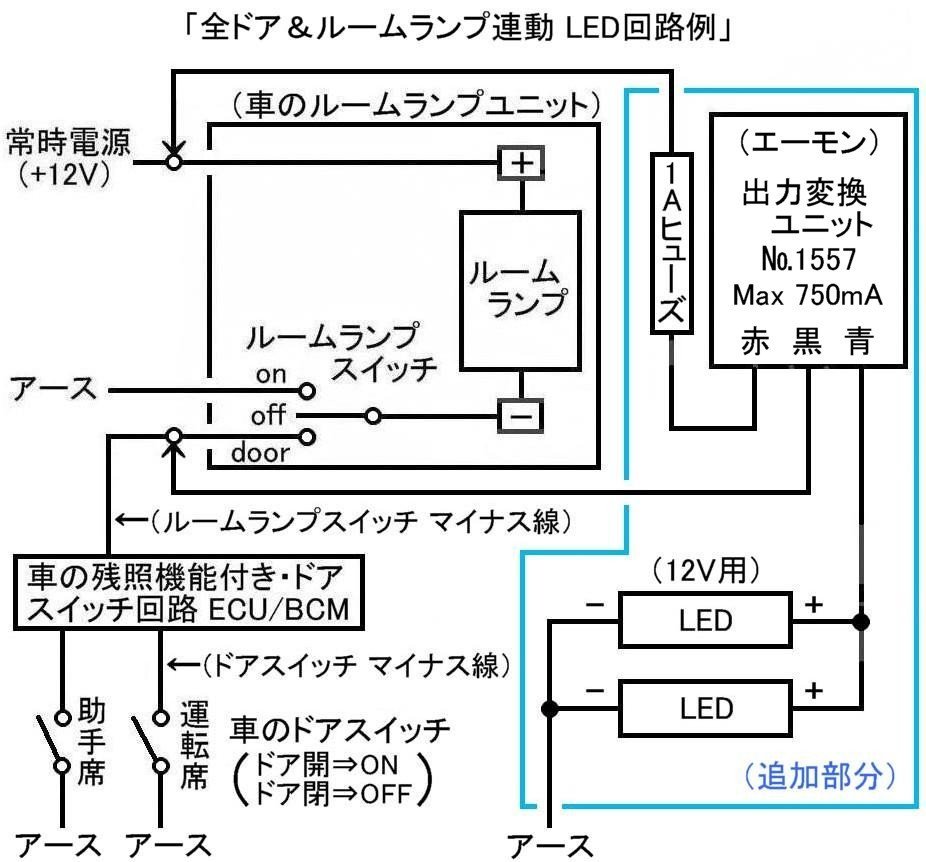

下図は、全ドア連動の回路例です。

ドアを開けると⇒ドアスイッチがON⇒ドアスイッチ回路がON⇒出力変換ユニットがON⇒LEDが点灯します。

出力変換ユニットは、ドアスイッチ回路（ECU/BCM）への、過負荷を軽減するために 使っています。

→http://www.amon.co.jp/products2/detail.php?product_code=1557

以上、参考になれば幸いです。

質問者からのお礼コメント

ありがとうございました。

Answer 2

配線ミスです。
ルームランプのドア連動配線は、ーコントロールです。
ルームランプに常時12vがかかっていて、ランプのスイッチのオンで、そのままアースにおち点灯。スイッチをドアにすると、そこからドアの所に有る接点までいって、そこでアースにおち点灯。なのでLEDの配線をバイパスしてこのように点灯します。
なので電源、アース共にやり直しです。
常時電源をルームランプ付近で取るなら電球よりバッテリー側で。
アースは、ルームランプのドアスイッチにも、連動させたいのなら電球とスイッチの間に。でもこれはランプユニットの中に割り込ませることになります、面倒です。
ドア開けるだけに連動ならマイナスを電源とった所へ。LEDなら昼間付いても消費電力少ないからこれで良いかもね。
