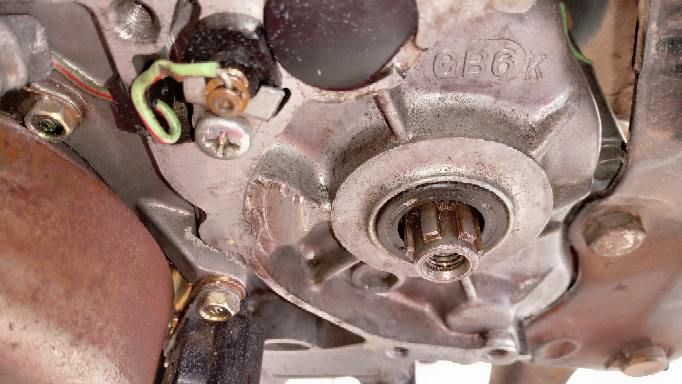

現在レストア中カブ90エンジン 型式ha02e 1508を数年前に購入しました。購入したエンジンはスプロケット無いの取付ようとしたら見た事の無い形状です。取付かたを教えて下さい。

Question

写真等があれば助かります

Answer 1

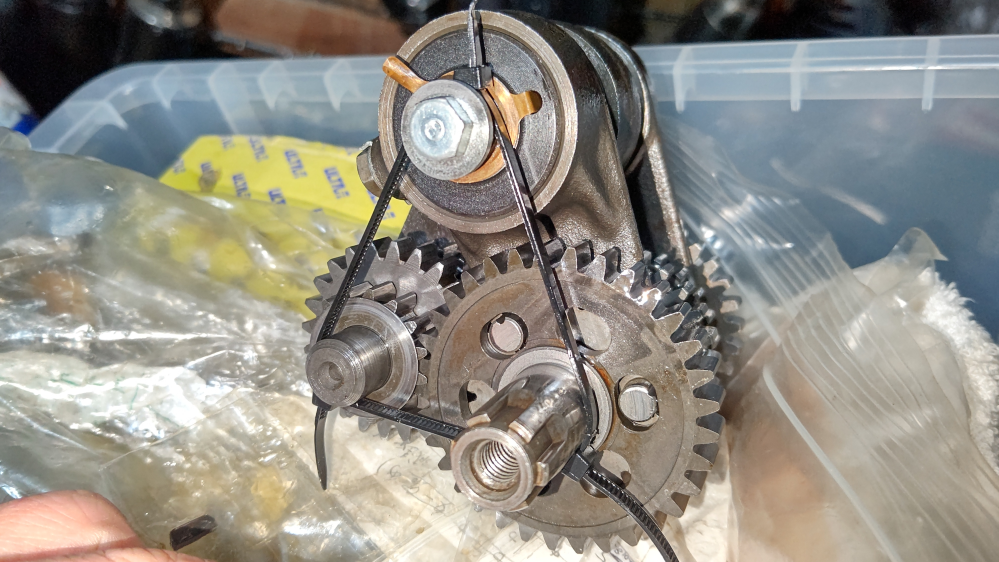

添付した辺りのミッションが組み込まれてるのでは？
これは古のSS50用五速、センター留めミッションです。
私もモンキーで愛用してますが、普通のスプロケットのセンターにワッシャーとM8のボルトで留めるだけです。

ただ、本来HA02のケースにはこのミッションはポンで組めず特殊なパーツ(カラー)が必要なはず。
他の方もおっしゃってますが、チェーンラインが出ない可能性があるくらい引っ込んで見えますからきちんと組まれてるか、ばらして確認した方が安全かと。

Answer 2

改造してるぽいすけどシャフトが奥に引っ込んでてオイルシール効かないすねそれ。引っ張って出てくるならフランジボルトで固定すればいんですが、出てこないならシャフト交換するかワンオフでオイルシールに差し込めるスプロケをこしらえるかでは

Answer 3

それは…

折れてるねｗ

残念。

Answer 4

それ、カウンターシャフトがフッキンブプレートの溝の所から折れてるから、エンジン全バラしてカウンターシャフトを交換しないとスプロケ取り付け不可能です。
そんなんなってるの初めて見たw

Answer 5

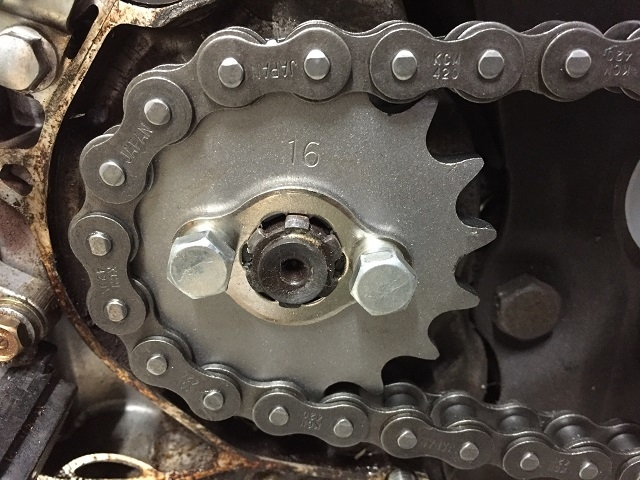

時に変わった構造ではなく、カブなら写真とおなじ構造ですが、スプラインのあるスプロケに、固定用のボル２本とフランジがあれば装着できますよ。
