ハイエース 200系 8型 電気系統の質問です。

はじめまして宜しくお願いします。
私も今はやりのディスプレイオーディオを搭載しようと購入しました。

十分なマニュアルがWEBにもあり、特に難しくは無いと考えていました。
ところがどうも、完全に接続したのに電源が入りません。
ディスプレイオーディオ事態を外部(机上)で確認すると正常に動いてます。

そんな訳で原因を追いかけてみたところ、機器に入るメインの電源が来ていないことが判明した。

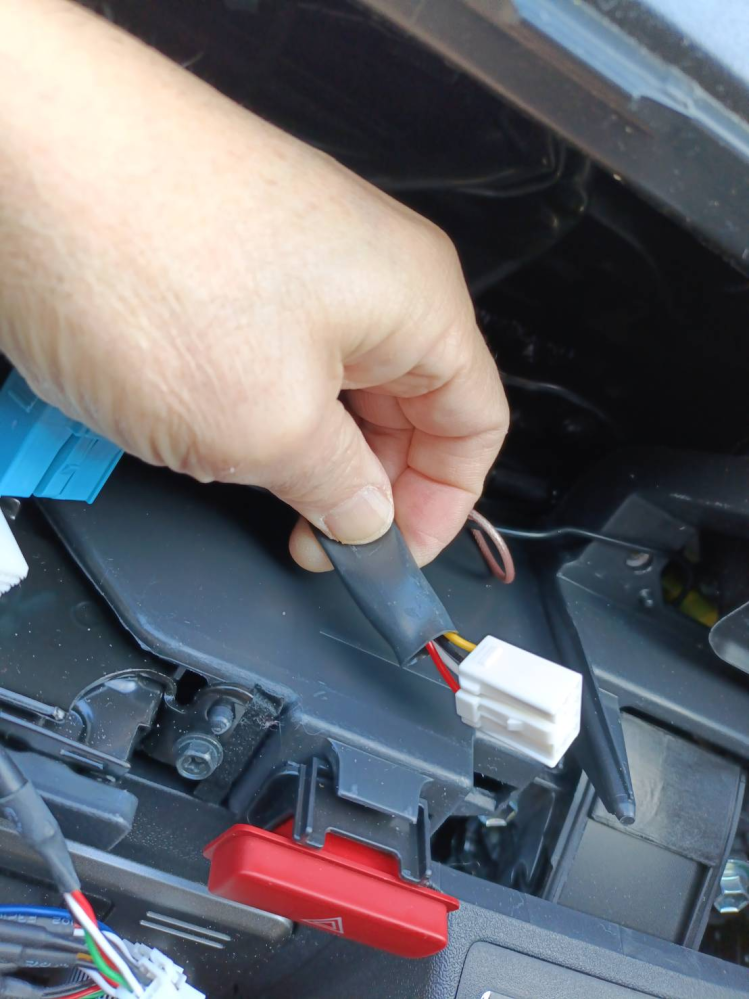

アップした写真のようにインパネから出ている赤の線です。GNDは問題なく繋がっていました。
関係するヒューズを見てみましたが切れていません。

原因を調べるため、切り分けるために何をどのように攻めれば良いでしょうか?
アドバイスを頂けると幸いです。
ちなみに電気回路はある程度分かります。
宜しくお願いします。

質問の画像
「みんなの質問」はYahoo!知恵袋の「自動車」カテゴリとデータを共有しています。

ベストアンサーに選ばれた回答

そのコネクタはリアスピーカーのコネクタじゃないの。

青いコネクタに電源があります。
灰色がACC、青/黄が常時電源、茶がアース、緑がイルミ。

別な1列コネクタの桃青が車速、青がリバース、黒がパーキング。

.

その他の回答 (2件)

  • ヒューズは全てテスターで調べたのですか?
    シート下とグローブボックス下にあったと思いますが?

  • テスターを当てて12Vは確認したでしょうか。
    ヒューズが切れていないという事は、そもそも12Vが何かしらの問題で来ていないだけかと思います…
    その12Vが来ない原因を次は追う事になるので追加情報をお願いいたします。
