bz4xの電気自動車のTOYOTA純正の家庭用6kwの充電機を取り付けました。 その充電器について質問です。 主幹ブレーカーの容量は80Aなんですが、

Question

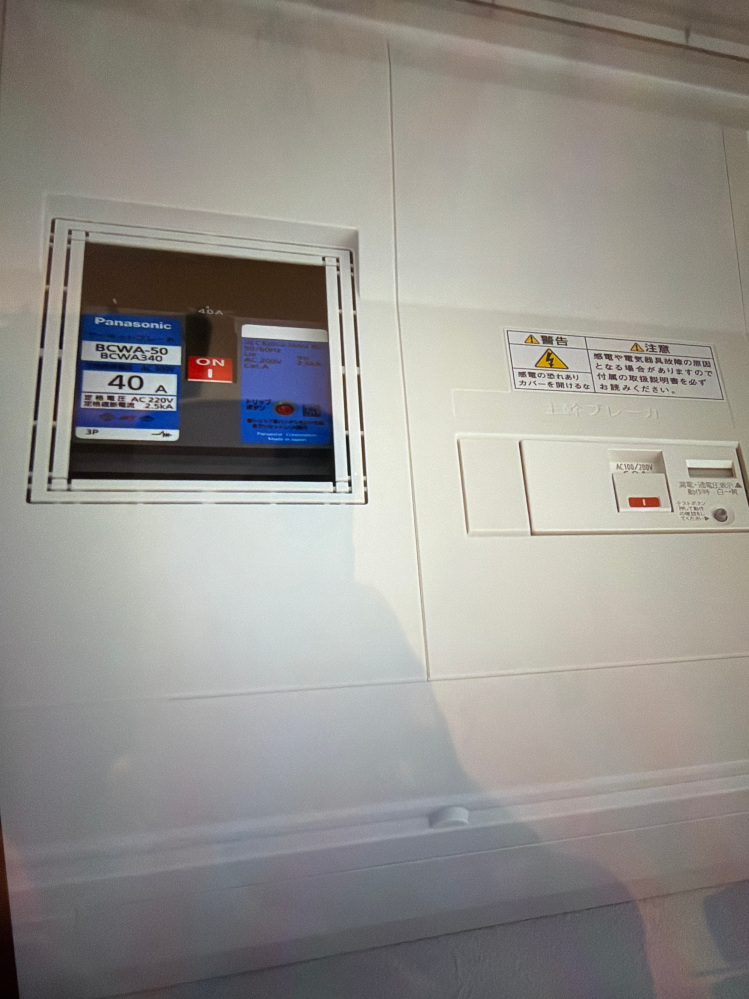

設定しなければならない欄にサービスブレーカーの容量を入力しなければならないのですけど左のサーキットブレーカーはサービスブレーカーのことですかね？


今回の場合40Aですか？

Answer 1

電工です。

画像の青いブレーカーはサーキットブレーカーで漏電ブレーカーではありませんが、この分電盤の主幹となっていると思われます。

サービスブレーカーはこの分電盤にはありません。
分電盤には60Aの漏電ブレーカーがありますが、契約上40Aブレーカーで抑えて80A契約としていると思われます。

サービスブレーカーというのは電力会社が設置するブレーカーですが、6kVA以上の契約では取り付けません。
また、現在はスマートメーターにサービスブレーカーの機能があるので、新規でサービスブレーカーを取り付けることも例外がない限りはありません。

ブレーカー容量はあくまでも40Aです。

Answer 2

この写真は漏電ブレーカーのようです。右下に赤いテスト用のボタンがあるように見えますので。
電力会社によってはサービスブレーカーのないところもあるようです。
電力会社との契約は何Aになっているのでしょう。
その契約電流と同じ容量のブレーカーがどこかについていればそれがサービスブレーカーの可能性が高いです。
60A以下であれば最近はスマートメーターにサービスブレーカの役割を持たせ、サービスブレーカーがない場合もあります。

契約電流が40Aであれば写真のものがサービスブレーカーの役割もになっていると思います。
ただ、40A契約ですので6kwの充電器で充電をすれば30A流れますので残り10A。
100Vだと1kwですので家庭での電力消費を考えるとブレーカーが落ちる可能性がかなり高いです。夜間の電力を使わない時間でも冷蔵庫の動き始めで落ちる可能性が出てきます。
実際50A契約の3kw充電で使用電力に気をつけながらエアコンを使っても結構ブレーカーが落ちました。
3kw充電で十分なのですが充電器を買ってしまったのであれば電気の契約を見直すか電流を絞って充電するかだと思います。
