カロッツェリアの ts-f1640s-2というスピーカー、ツィーターセットをエブリィDA17Vに設置しようと思うのですが、ネットワーク部分を雨水等から守るために車内にいれたのですが、

Question

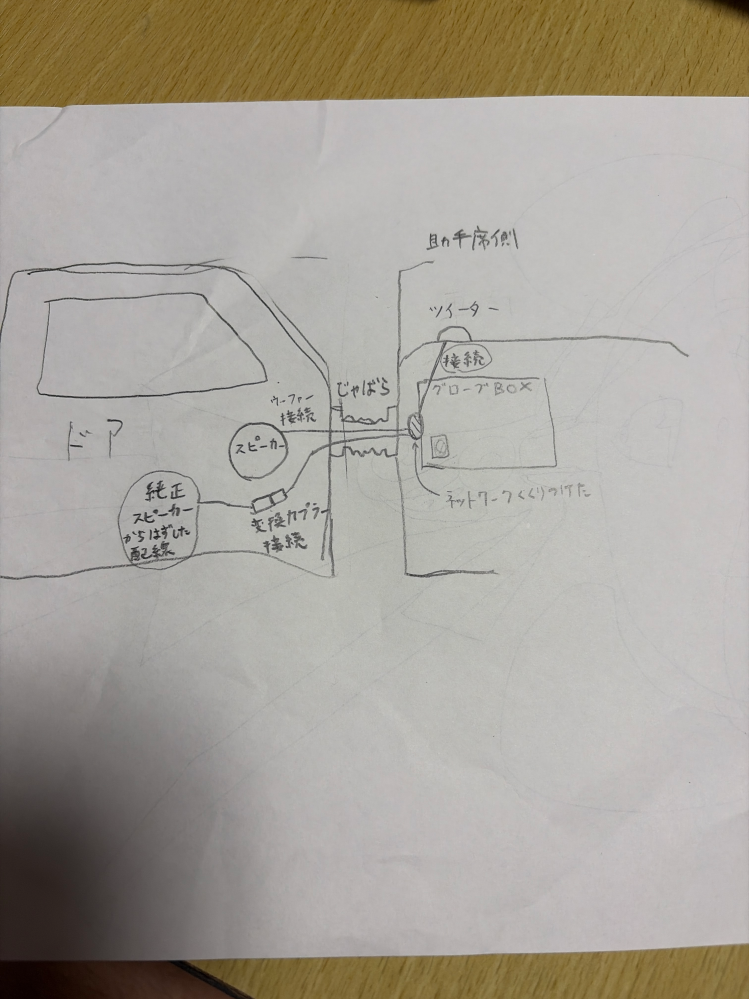

この接続の仕方で問題ないでしょうか？
またこの施工で注意する点はありますか？
運転席側もこんな感じで施工していいものなのか、配線系は素人なので心配なので…

Answer 1

ネットワークは室内が良いと思いますが、ドアの蛇腹はスペースが厳しい車種もあるので通すケーブルは出来るだけ少ない方が良いと思います。
合わせて今後の調整のし易さも考慮して…

ダッシュやグローブボックス等の内装に納まるスペースにネットワークを設置→別途準備した適当なスピーカーケーブル（エーモンのOFCとかホムセンの赤黒とか）を使い、デッキのスピーカー出力とネットワーク入力を接続→そこからドアミッド、ツイーターと分ければ蛇腹を通すのはケーブル一本で済みます。
聴感でツイーターの+-を入れ替えて良い感じに鳴る方で接続して下さい。

またダッシュにFのツイーターを設置すると高音がキツくて煩くなったり、ベースが聴こえない等の不満が出て来ると思います。
その場合ドアスピーカーの近く、前側になっても構わないのでキックパネル付近に取り付けてみて下さい。
新しい発見があるかも知れません。

質問者からのお礼コメント

ありがとうございます！参考にさせていただきます！

Answer 2

問題無いと思いますがツィーターとパッシブネットワークを車内側に取付するならオーディオ裏からパッシブネットワークを接続してネットワークからドアスピーカー線に接続､ツィーターをネットワークからそのまま接続した方が楽だと思います。
