パジェロv98wの社外フォグ、スモールライト取り付けについて質問です。 純正のフォグスイッチを使用しスモールライトをデイライトにして取り付けたいと思っているのですが、配線で悩んでいます。

Question

どの色の純正の配線に何色の線を接続すればよいかご教授お願いいたします。
純正フォグスイッチの線は何色かとか

補足

回答をいただいた方々ありがとうございました。 参考にさせていただき純正スイッチでフォグライトがつくようになりました。 あと一つデイライトの方が、ウィンカーとは接続できたのですが、デイライトにはならずイルミを付けるとつくようにしかできません。 エンジンスタートでつき、イルミをつけると減光になるようにはどこに接続すれはいいのでしょうか？

Answer 1

参考になるかどうか分かりませんが、私の意見を記載します。フォグスイッチにデイライトということですが、フォグライトが付いていないのでしょうか？付いていたとしても、別にスイッチを付ければいいことなので、ここでは、割愛します。
私だったら、別に配線を取り付けます。V98Wの型式ならODB２のすぐ上にD-216という白い4ピン用の予備コネクターがあって、それは、1番がACC,2番が常時電源、3番がイルミ、4番が車体アースとなっているものです。その予備コネクターに型番246L43713（ギボシ端子になっています。三菱ユーザー万能コネクター）という電源取り用のジャックを差し込めば、前述のように電源とアースを取ることができます。エンジンルームとの配線には助手席側のグローブボックスの直下にエンジンルームとつながっているゴムで止めている穴があるので、そこを使って配線できます。電源は1番のACCでとれば、エンジンをかければ、デイライトがつきっぱなしではありますが、エンジンを切れば切れるので問題ないと思います。どうしてもスイッチが欲しければ、プラスの配線の途中にフォグスイッチを通すか、新たに邪魔ではないところにスイッチを新設すればいいと思います。ところで、三菱パジェロのことなら、ネットで「みんからパジェロ」でV98Wで調べれば、たくさん載っています。以上です。

Answer 2

年式 型式 車台番号 類別番号 型式番号
など情報が必要です。

車検証を準備して三菱自動車お客様相談室に電話してお聞きになる事をお勧めします。

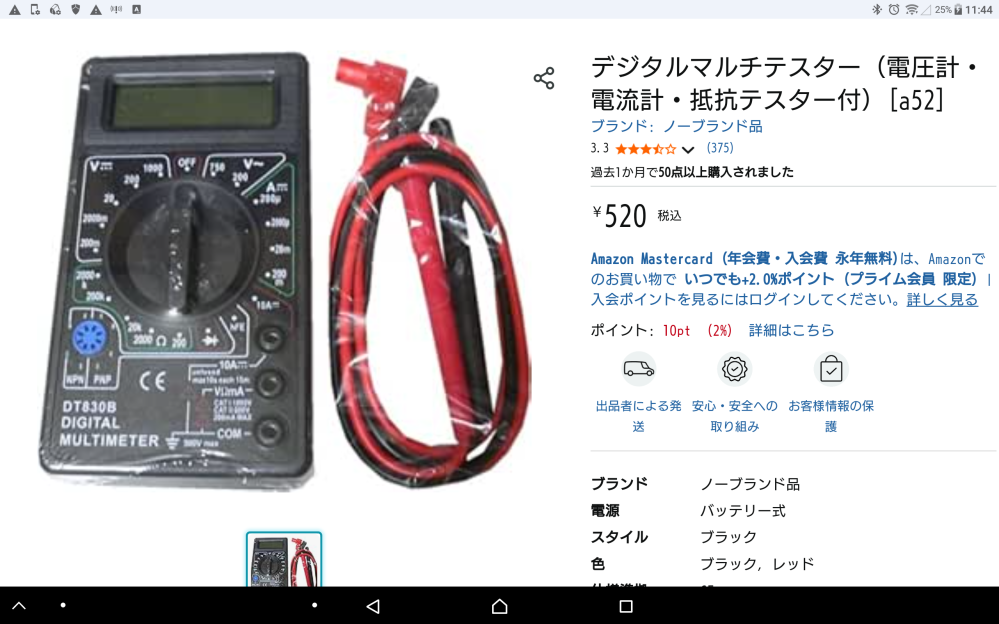

テスターをお持ちであればスイッチを外してスイッチ裏の配線をテスターで確認すれば特定可能です。


https://www.amazon.co.jp/%E3%83%8E%E3%83%BC%E3%83%96%E3%83%A9%E3%83%B3%E3%83%89-%E3%83%87%E3%82%B8%E3%82%BF%E3%83%AB%E3%83%9E%E3%83%AB%E3%83%81%E3%83%86%E3%82%B9%E3%82%BF%E3%83%BC%EF%BC%88%E9%9B%BB%E5%9C%A7%E8%A8%88%E3%83%BB%E9%9B%BB%E6%B5%81%E8%A8%88%E3%83%BB%E6%8A%B5%E6%8A%97%E3%83%86%E3%82%B9%E3%82%BF%E3%83%BC%E4%BB%98%EF%BC%89-a52/dp/B002G8LAE4/ref=sr_1_32?__mk_ja_JP=%E3%82%AB%E3%82%BF%E3%82%AB%E3%83%8A&crid=1L1VPQWWZO5VP&dib=eyJ2IjoiMSJ9.y-jr79Z8fzfzTGce2s_W6ZXYUrIUX7de9GavlqjYCeKyLVNlMPSFchf_UymJjQnGiUa0c9PMooR9rsHJJQ_SLiCDgQyNGp2ZfBiYS__X7KJOZJMhLIvgVjkPN2eg-GGjCIlDj16DIadzUeV0YUGLXgAmx1mXqZGlaXRBHNImYxouKENKK9wrai-ZuEsU0LZMHIpphLP8Wep9QDjEHoHb-caA45S1ULdYEoZIP31Qlv6d7DpAuSQtozahCm95iTDcp4efN-31HpPPE5voQdi1tiEn1lgpA81ketm509RI2cc.J3IXURhHWWXu90r-_fmpPG5gaQG0ccqy1yEiwYATuts&dib_tag=se&keywords=%E5%AE%89+%E3%83%86%E3%82%B9%E3%82%BF%E3%83%BC&qid=1778208253&sprefix=%E5%AE%89+%E3%81%A6%E3%81%99%E3%81%9F%E3%83%BC%2Caps%2C888&sr=8-32
