ﾐﾆｷｬﾌﾞﾄﾗｯｸ にﾀｺﾒｰﾀｰ取り付け配線を教えて下さい｡ ﾐﾆｷｬﾌﾞﾄﾗｯｸ(U61T)に社外ﾀｺﾒｰﾀｰを付けたいのですがNet情報に寄りますと

Question

ﾐﾆｷｬﾌﾞは回転信号の電圧が低く10KΩの抵抗を噛まし電圧を上げないと
ﾀｺﾒｰﾀｰが作動しない等の事象が多々記載されております｡
弊方は電気関係素人で全く理解出来てないのですが

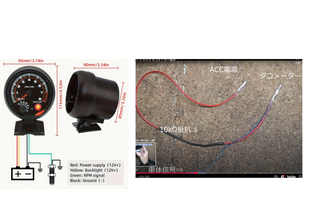

添付写真左側の4本出しのﾀｺﾒｰﾀｰに写真右側の様な抵抗が入った配線を自作し
繋ぎ込めば良いらしいのですがどこへどの様に配線すればよいでしょうか?
素人にも分かり易い様にご教授お願い致します｡
写真が見難く申し訳ございません。

Answer 1

U61Tにタコメーター付けています。
ネット検索すれば出てきますよ〜。
ちなみに10kΩを噛ますと電圧は下がりますよ〜。
元々の信号の電圧が低いため、12vに10kΩの抵抗を噛ましたものを平行に繋ぎ補うだけです。
