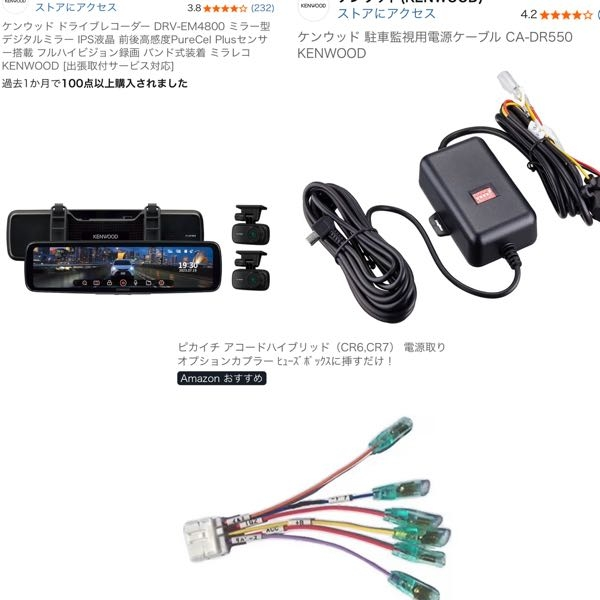

ホンダのアコードハイブリッドCR6に画像にあるKENWOODのDRV-EM-4800(写真左上)と、駐車監視用のCA-DR550(写真右上)を写真下側にあるヒューズ電源取りをつかって繋げたいのですが、

Question

配線どうしたらいいでしょうか。
詳しい方どなたか教えて頂けると嬉しいです。

(図などにしていただけたら助かります)

Answer 1

CA-DR550のACC、常時電源を電源取り出しハーネスに接続し、クワ型端子を車体の金属部分のボルトに共締めします。
DRV-EM-4800をリバース連動でバックカメラとして使いたい場合はDRV-EM-4800のリバース検出コードを
電源取り出しハーネスのリバースまで引っ張ります。

DRV-EM-4800のシガライタ電源の代わりにCA-DR550からの電源コードをミニUSB端子に接続して
電源取り出しハーネスのカプラをヒューズボックスにあるオプションカプラに接続すれば完成です。

Answer 2

アコードHVにドラレコを取付した事がありませんがCA-DR550等のBOXを運転席周りだと収める所が無ければシート下等に回して設置します。

DRV-EM-4800だとリバース線も接続出来ますが接続が面倒だと思います。（接続しなくても大丈夫でしょうが）

電源系配線はオプションコネクターを使う様なのでギボシ端子になっているので黄色､赤色はそのまま接続､アースは接続し易い所にネジ止め､リアカメラ配線は運転席下側かウェザーストラリップ内を通してリアに回します。
