車のリレー（エーモン5極）について詳しい方教えて下さい。 ドラレコの常時録画の一時停止スイッチをエーモンの5極リレーを2つ使い組もうかと考えております。 動作条件

Question

①：エンジン停止(ACCオフ)後、常時電源よりドラレコに給電され常時録画が開始する事
②：常時録画が開始後(エンジン停止ACCオフ)常時録画Killスイッチを押すと常時電源が断たれる事
③：②でKillした後に復帰スイッチを押すと再度常時電源が供給される事
④：②でKillした後、エンジンをかけると自動的に①に戻る事

材料
エーモン5極リレー(No.3237 or No.3234) ｘ2
ヒューズ ｘ2
整流ダイオード ｘ4
モーメンタリスイッチ（押したときだけON） ｘ2

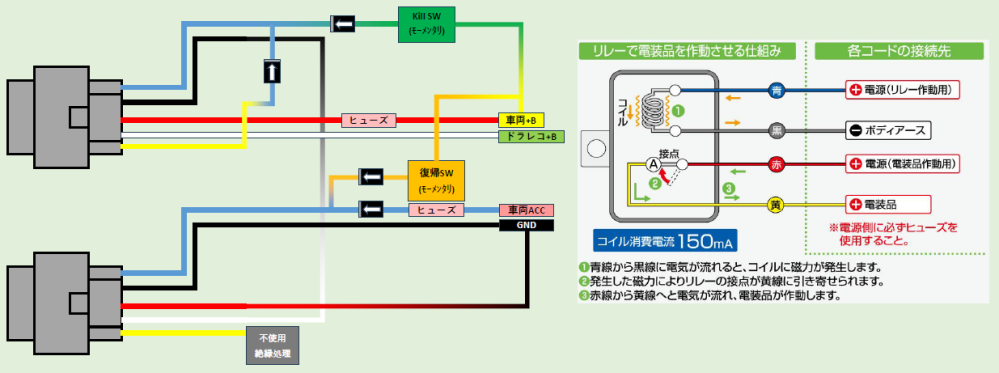

自分なりに考えた結果添付の回路図でいけるのかな？と思っております。
この回路図でいけるのか、またヒューズや整流ダイオードの容量はどれくらいがいいか、ご教示のほどよろしくお願いいたします。

補足

画像挿し絵に使用したリレーの回路図が誤って４極の物になってしまっていました。 正しくは5極ですので回路図が違います。。。

Answer 1

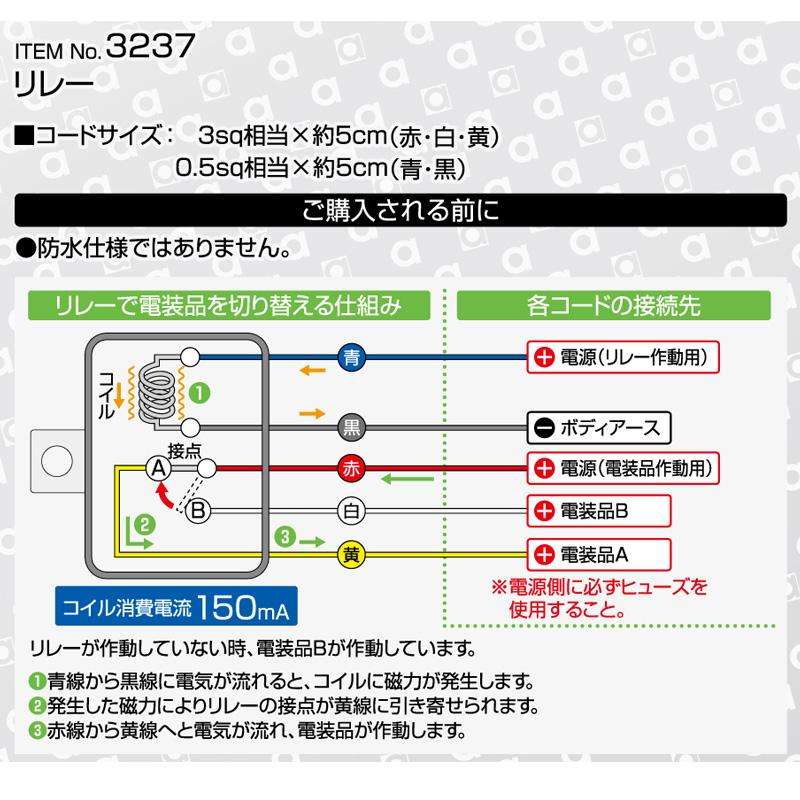

3237 1個でできると思いますが。
リレー信号線にacc。
キルスイッチは常時電源の間に噛ませればよいだけですが、自動復帰でなければ切れた状態のまま。
手動で復帰なら問題なし。
リレーのa接点をacc、b接点を常時電源にして、電源（赤線）をドラレコに繋ぐ。
